一個80000多㎡的圖書館項目，運用墨點狗BIM咨詢服務，效益提升明顯，獲得項目組一致認可。
想知道墨點狗BIM咨詢服務都做了哪些優秀的設計嗎？趕緊隨小編一起來閱讀下文。

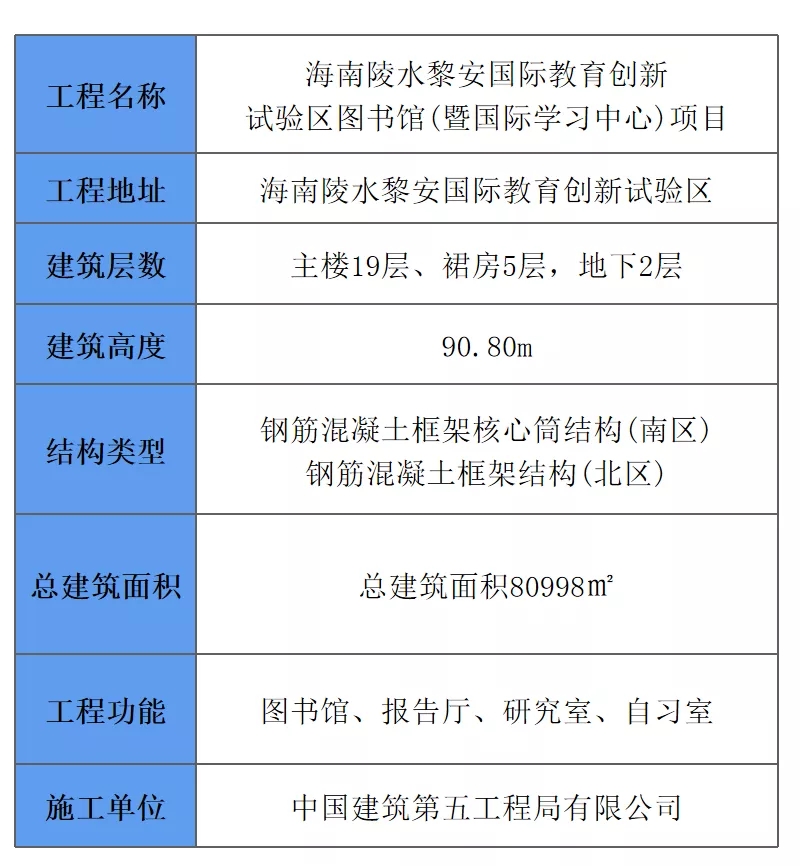

01項目背景
02項目榮譽目標
1.確?！皣覂?yōu)質工程”，爭創“魯班獎” ；?
2.全國AAA級文明工地；?
3.創市觀摩工地；?
4.BIM技術應用目標確保國家級大賽三等獎，爭創二等獎。
03項目重難點分析
Ⅰ. 專業工程多，工期緊
陵水圖書館為總承包工程，專業工程較多，涉及系統復雜，總工期為730天。

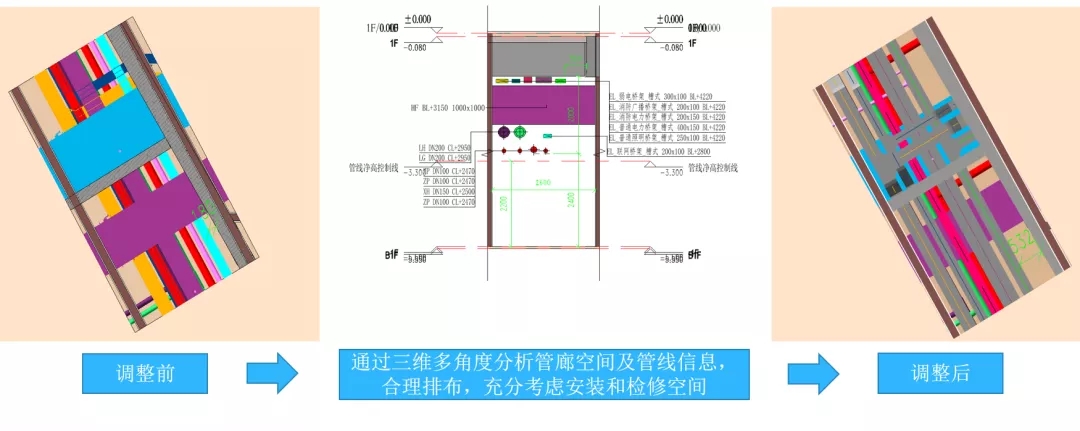

Ⅱ. 地下室管線復雜

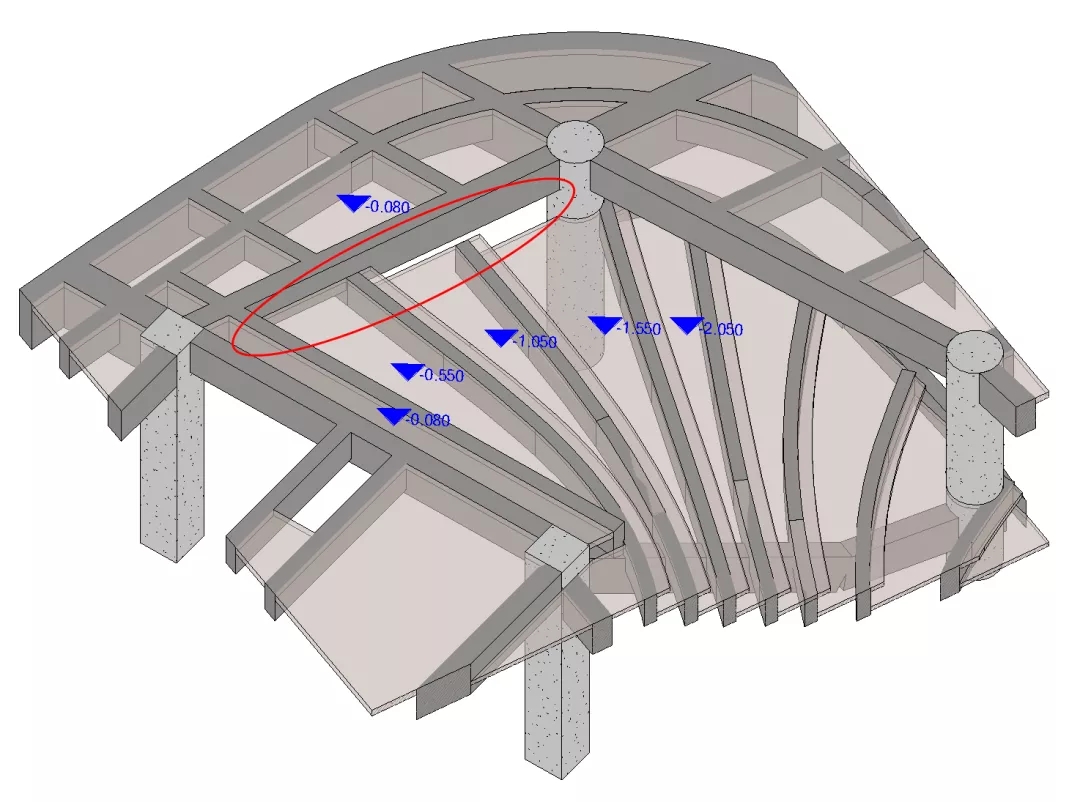

地下室施工面積較大，項目異形結構較多，如弧形梁與矩形梁交接，圓形柱與弧形梁交接處，以及機電管線密集區域等，管線較為復雜。
Ⅲ. 施工場地狹小
施工場地狹小，造成客觀上施工作業的困難。對材料的堆場，臨建布置等以及項目組織管理水平提出了很大的考驗。
04
BIM應用亮點
案例中通過利用BIM技術，結合墨點狗技術團隊為項目量身定制的數字孿生系統——CPS指揮中心，對項目重難點一一進行了攻克，在專業應用、創新應用和綜合應用均取得不少亮眼的成績。
Ⅰ. BIM專業應用

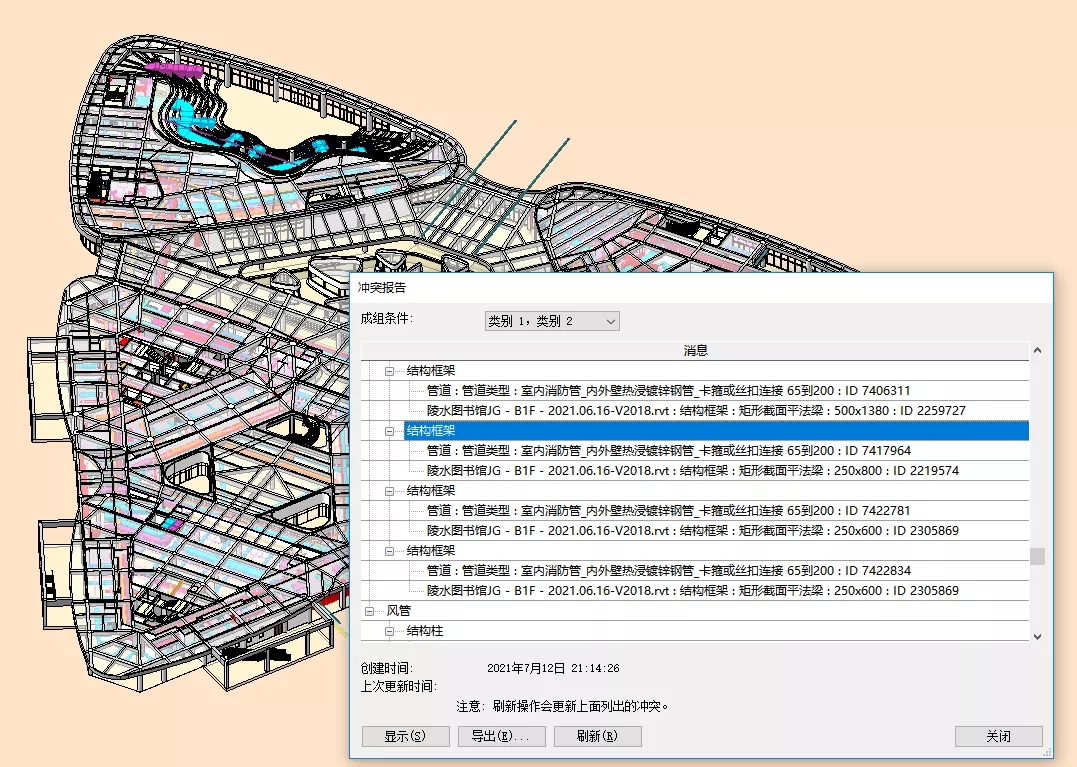

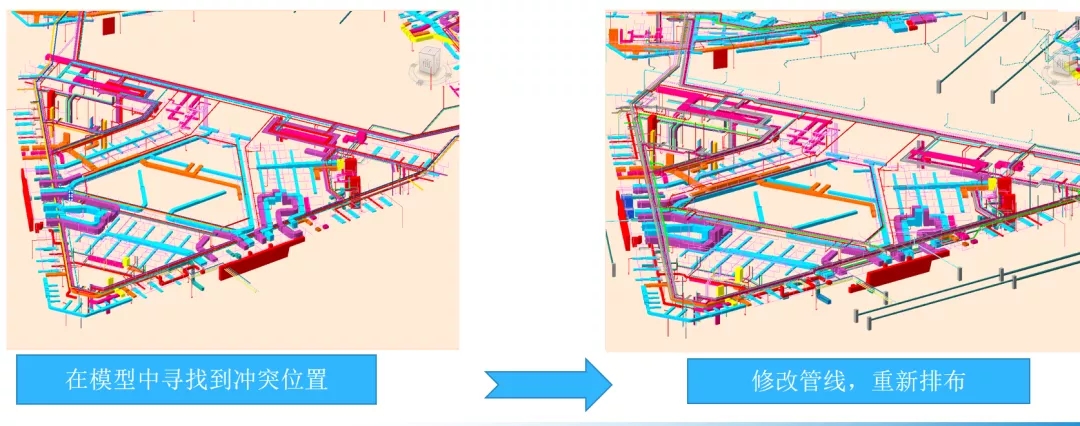

1.碰撞檢測
全面排除管線與管線、管線與結構之間的碰撞問題；

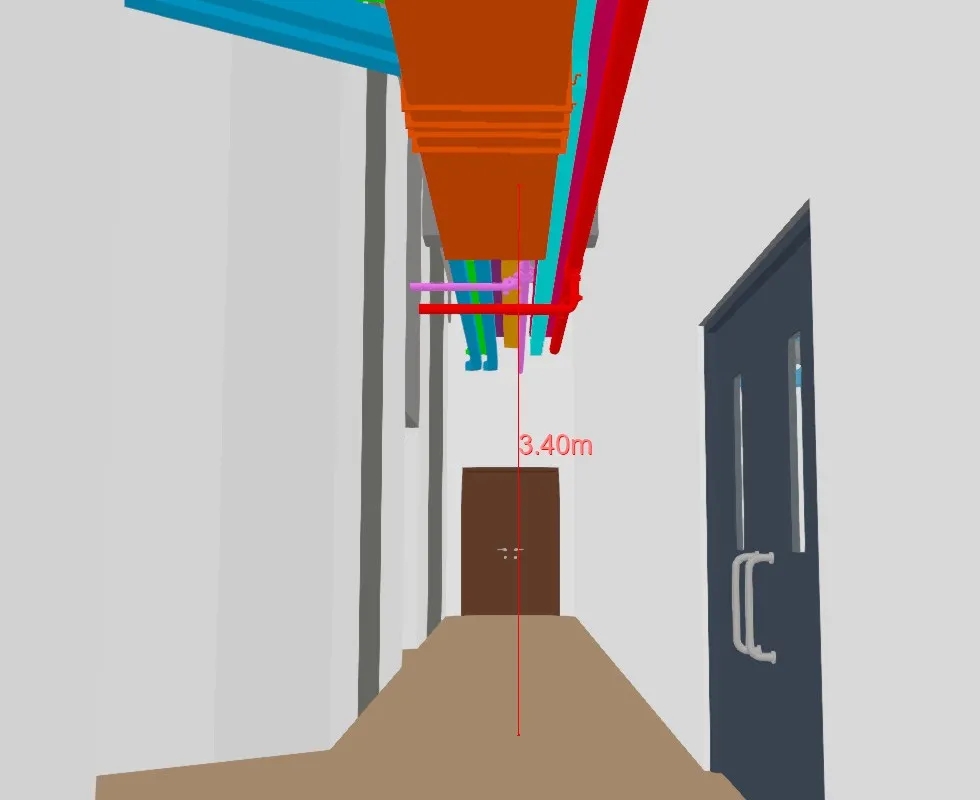

2.凈高分析
共識別26處凈高不滿足區域；

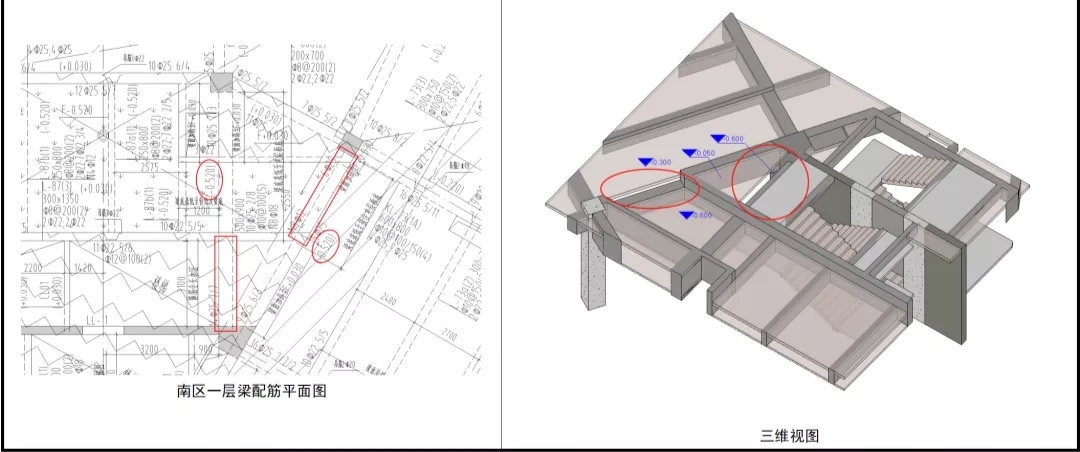

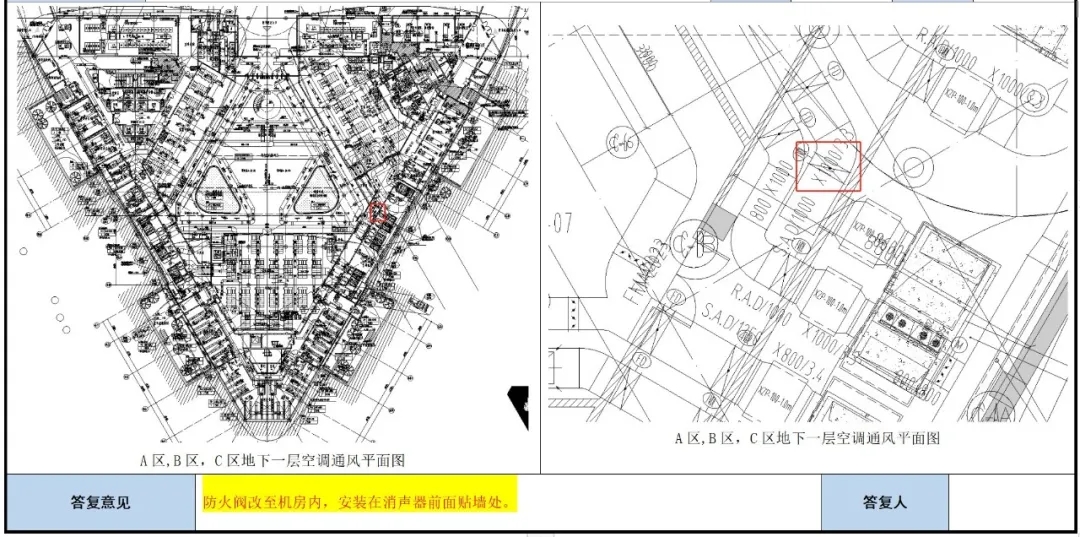

3.實施深化設計
糾正多處土建與機電方面的問題；

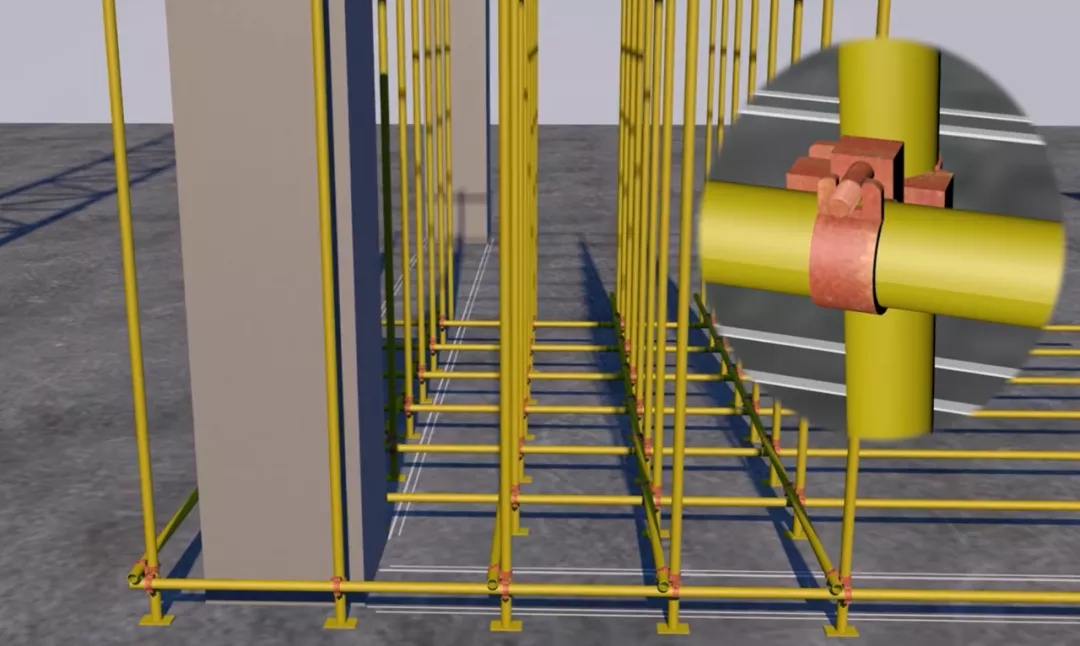

除此外， 還利用BIM對項目進行模型漫游、設備檢修空間深化、施工工藝模擬、三維可視化交底、混凝土量提取等應用，提前識別項目重難點，提高施工效率。
Ⅱ. BIM綜合應用
?

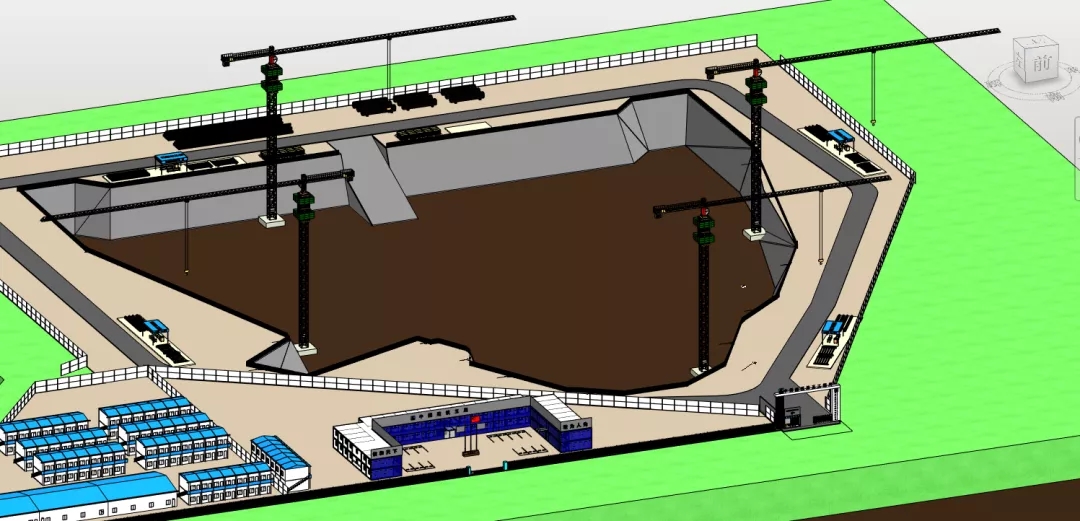

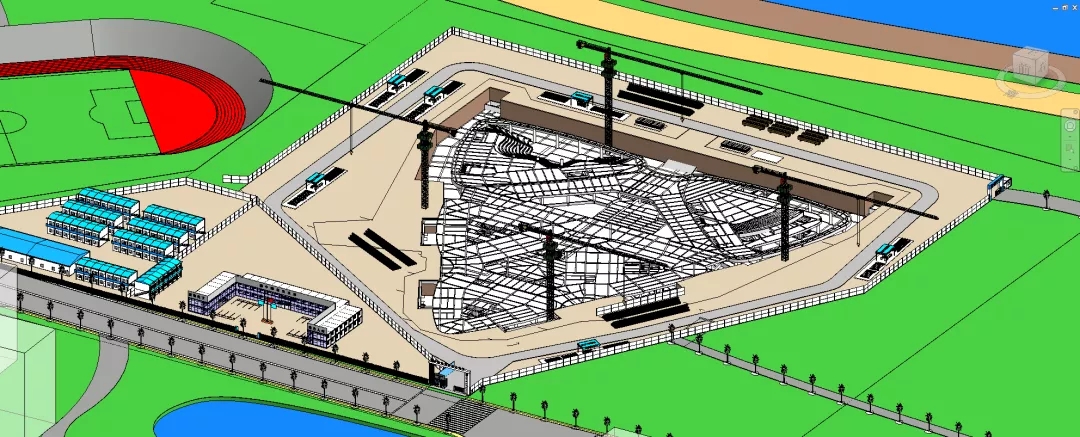

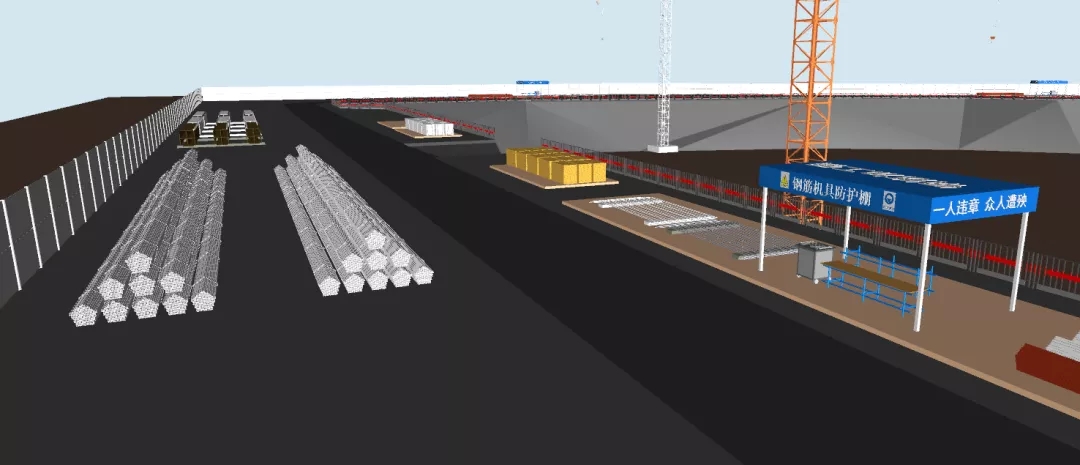

1. 優化施工現場布置方案
運用BIM技術，結合施工現場的實際情況，對施工現場布置方案進行了優化。
2. 提高施工進度合理性
結合項目進度計劃，將project導入BIM模型，動態展現施工進度，以此檢驗進度計劃的合理性。
Ⅲ. BIM創新應用
?
1. 進度管理：

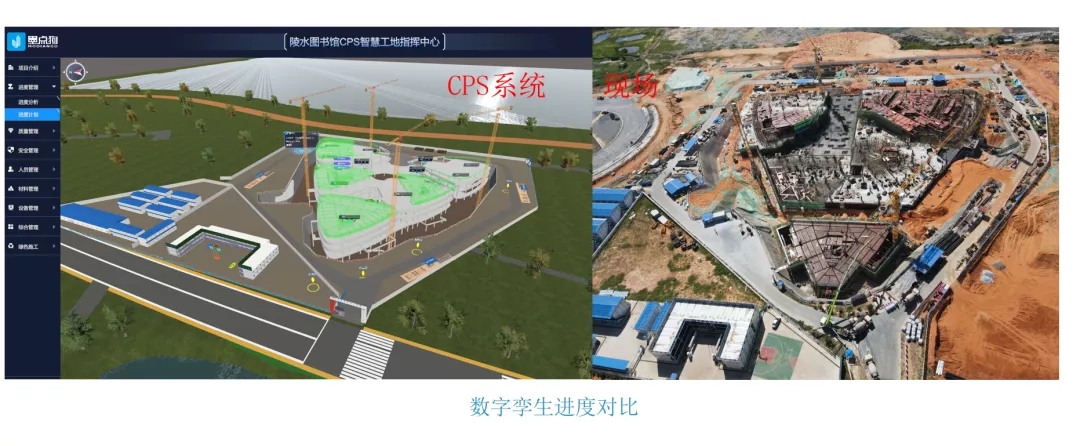

采用BIM+指揮中心平臺、BIM+實時進度管理、BIM+實時視頻監控的技術，對項目管理人員全面實施現場管控提供強有力的支持。
2. 質量管理：

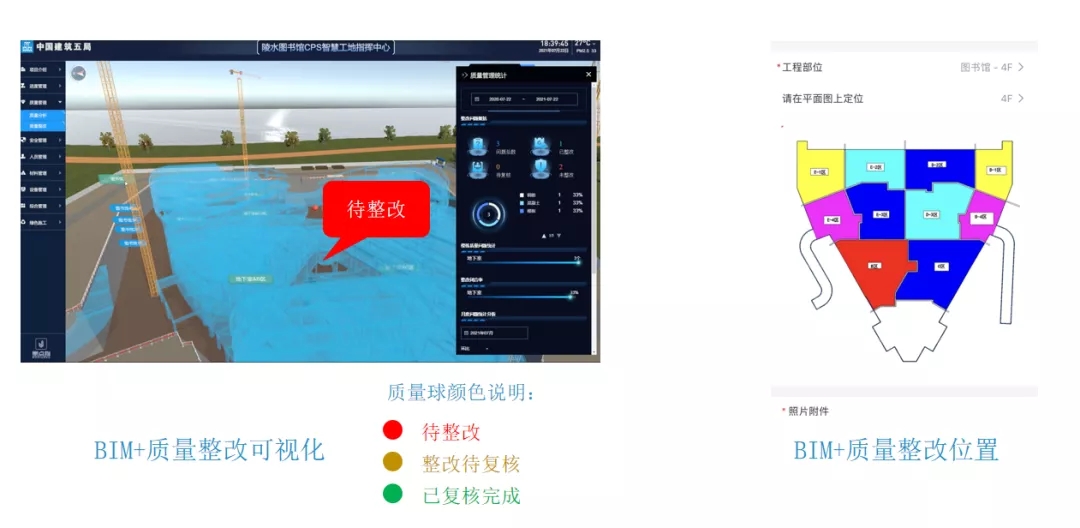

項目組應用BIM+實時質量整改、BIM+質量全景驗收，實現輕量化管理，做到各任務表單在線化、流程大大縮短。
3. 安全管理：

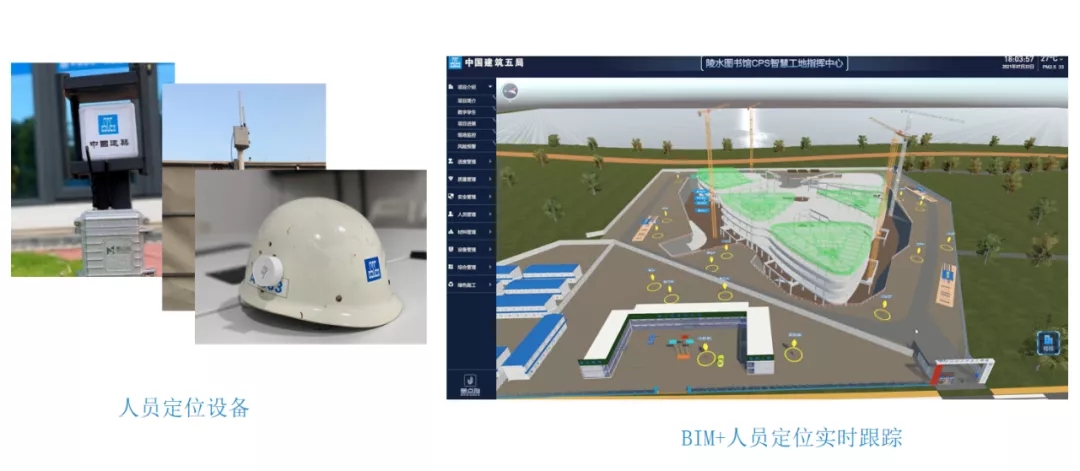

運用BIM+實時安全整改、BIM+實時人員定位、BIM+實時臨邊防護報警、BIM+實時危險源管理、BIM+塔吊實時運行檢測、BIM+VR安全教育、智能AI識別、BIM+3D打印技術，建立環境全天候檢測、設備運行狀態全實時監控、實現工地“實時采集、全面監控、預警聯動、智慧分析”。
05項目總結
陵水圖書館項目作為爭創國家優質工程獎項目，通過引入BIM技術的應用，從施工前的圖紙深化設計，到施工方案的優化，再到施工過程中的管理，不僅有效減少因圖紙變更、返工，停工等原因造成的損失，還大大提升了項目的進度、質量和安全管理，具備一定的社會效應和經濟效益，收獲了項目參與各方的高度稱贊。
