2022-05-05墨點狗在海南陵水圖書館項目，所做的BIM施工深化設計，包括了裝配式構件深化、土建深化、機電管線深化、砌體深化四大部分，其可視化交底更清晰，應用落地性更強，對施工措施具備明顯的指導性，得到了海南陵水圖書館施工方的一致認可。

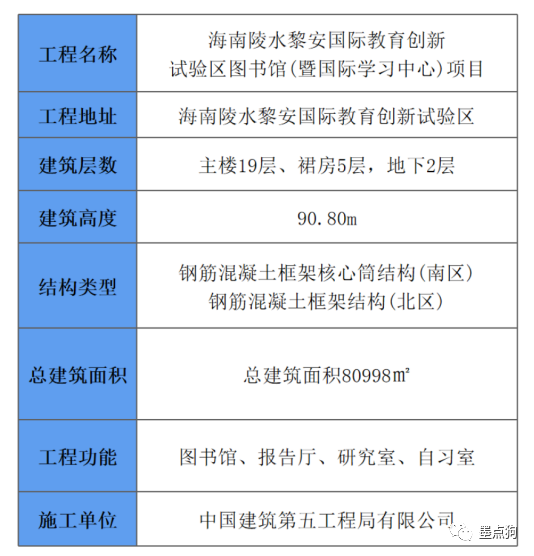

我們先來回顧一下陵水圖書館的項目信息：
一、施工方未做深化設計前存在的施工難點
★1. 設計圖紙未充分考慮到實際施工場景，如安裝尺寸要求、檢修空間要求等；
★2. 設計文件無法對施工工序和施工流程做出清晰指導。
以上會給施工團隊帶來返工，造成施工難度增加，施工周期和成本不可控。
二、墨點狗BIM施工深化設計應用亮點

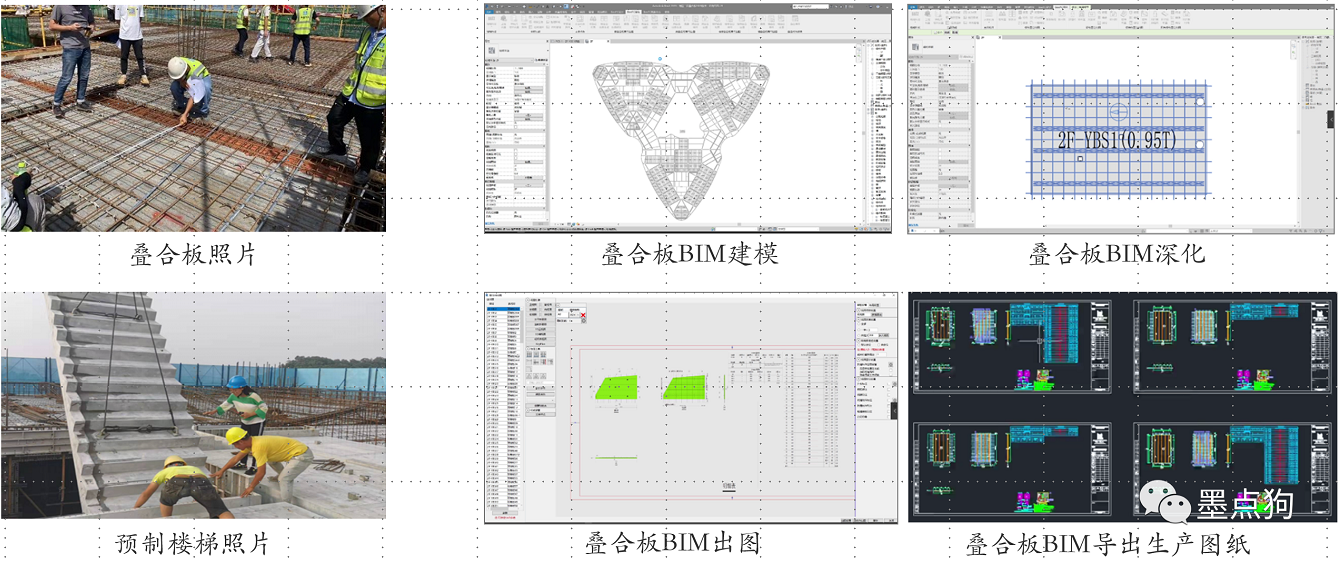

▲1.裝配式構件深化設計
裝配式概況：項目預制構件包括疊合板、預制樓梯。
BIM措施：對構件的配筋、水電、預埋件等進行三維深化設計。
應用效果：自動生成BOM清單和構件詳圖，綜合提高了裝配式構件的深化、生產和施工品質。

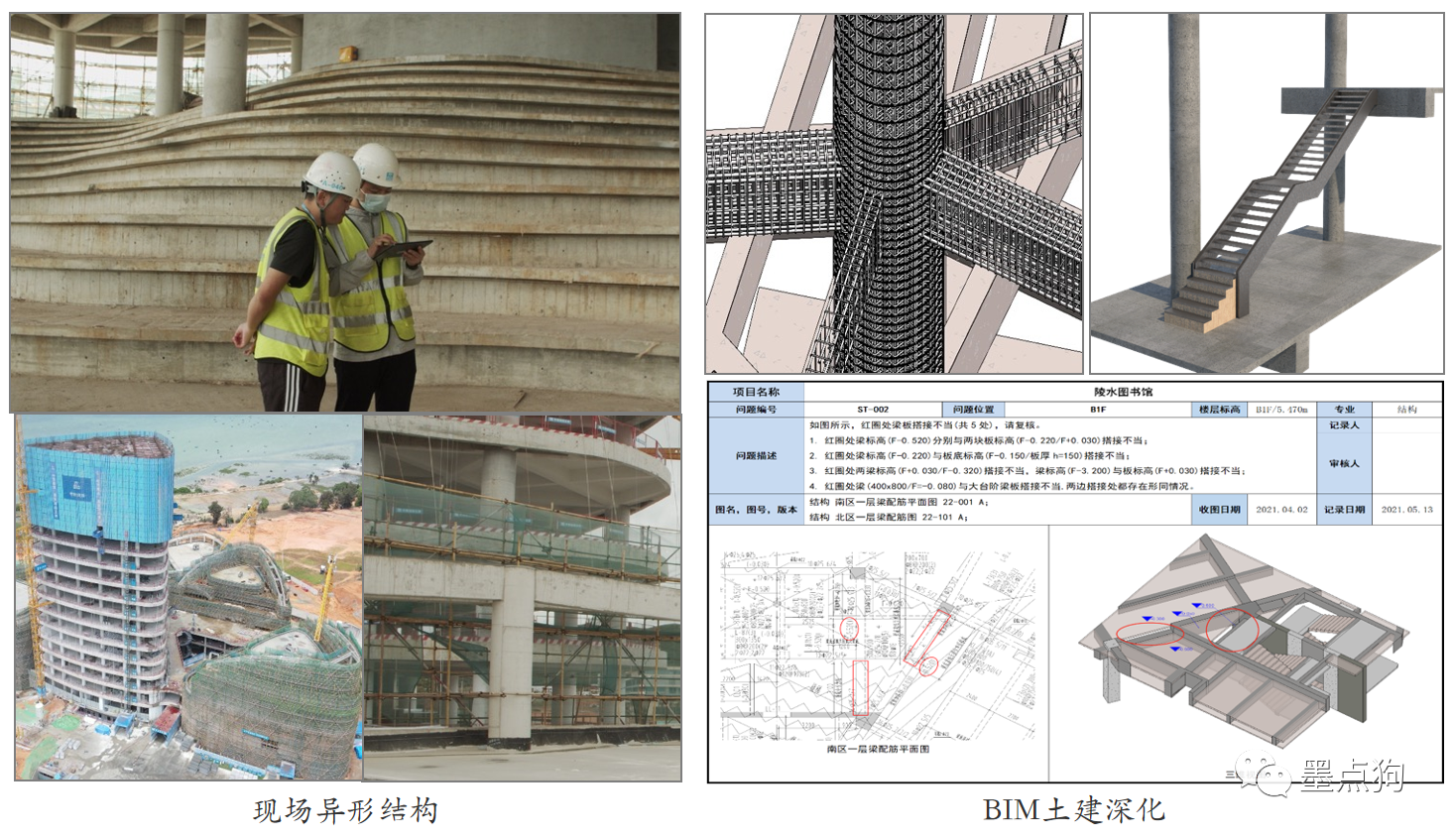

▲2.土建深化設計
施工難點：項目結構異形，弧形梁、圓形柱較多，施工工藝復雜。
BIM措施：基于BIM進行三維深化設計。
應用效果：發現結構問題126處，通過與設計充分溝通，126處結構問題全部解決。
▲3.機電管綜深化設計
施工難點：圖書館書架凈高要求高，管線綜合排布不僅滿足功能要求，還需要美觀。
BIM措施：基于BIM進行機電全專業深化設計。
應用效果：發現機電圖紙問題150余項，均與設計溝通解決；識別出軟、硬碰撞687處，全部重新調整優化完成；一共識別26處凈高不滿足區域，通過優化施工方案解決18處，通過設計變更解決8處；一共完成256處洞口提前預埋套管。

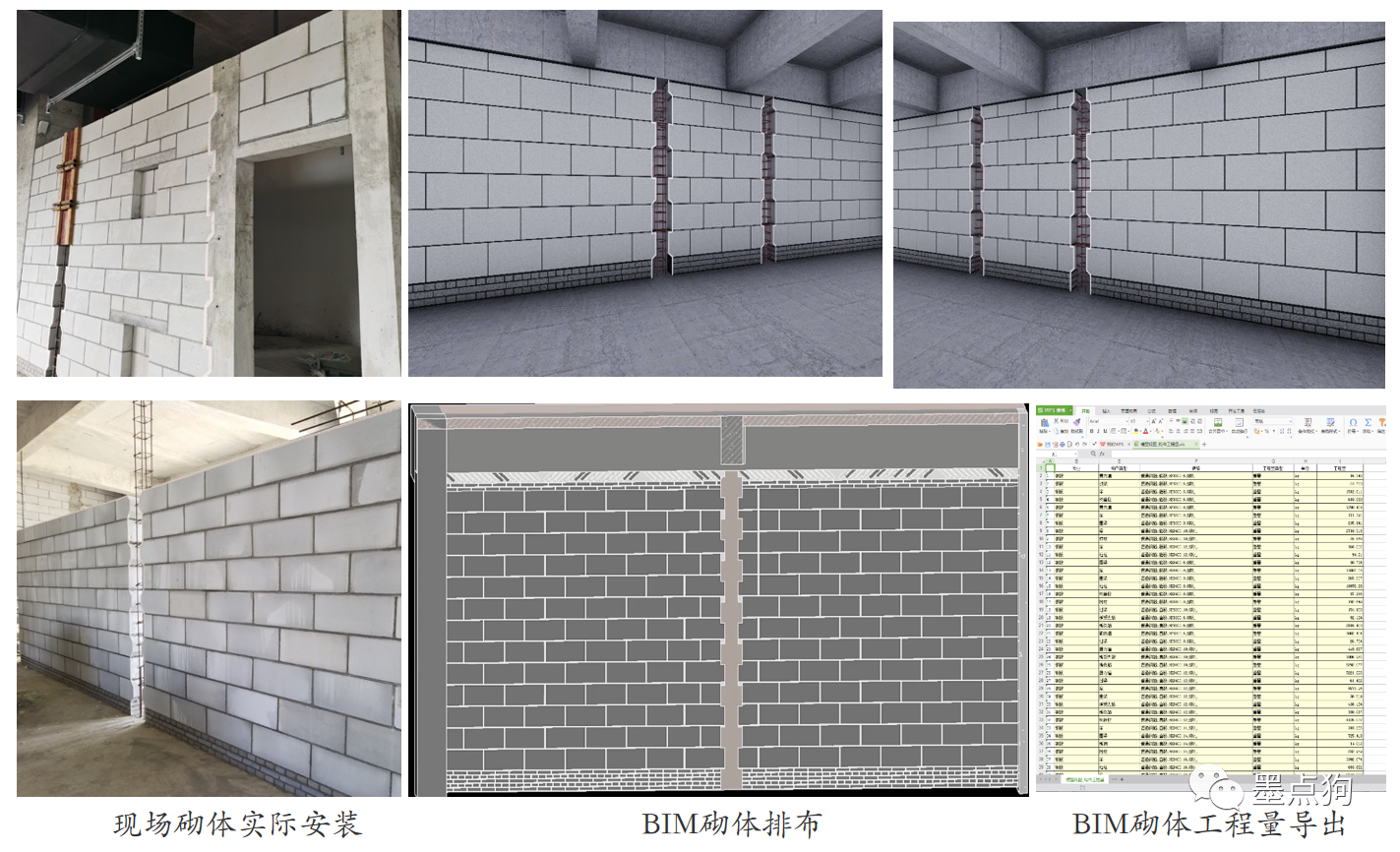

▲4.砌體排布深化設計
施工難點：項目砌體共10193立方，降低施工過程損耗，符合綠色施工標準。
BIM措施：通過BIM技術對砌體排布，進行深化設計。
應用效果：非標砌塊的集中切割；洞口留置的精確定位；圈梁、過梁，構造柱、門窗洞口等自動統計。
三、施工方對墨點狗BIM施工深化方案的反饋
墨點狗為陵水圖書館所做的BIM施工深化設計方案，有益于輔助施工方現場管理、降低施工難度。
施工方對墨點狗BIM深化設計效果反饋是：
●1. 認可墨點狗BIM施工深化方案的施工指導性，要求分包單嚴格按照墨點狗BIM深化成果施工；
●2. 對墨點狗BIM團隊專業性認可，當遇到施工障礙時，會第一時間找墨點狗BIM深化設計團隊溝通，共同通過BIM制定解決方案。
想了解更多關于BIM施工深化設計的應用點或案例，歡迎聯系墨小研索取。
